Magnetismo

 Ley de Biot-Savart: Esta ley nos indica que el campo magnético creado por corrientes eléctricas estacionarias. Es una de las leyes fundamentales de la magnetostática, tanto como la ley de Coulomb lo es en electrostática. La ley de Biot y Savart establece que el campo magnético producido por una corriente cualquiera en un punto P viene determinado por la siguiente expresión: Donde: B→ es la intensidad del campo magnético creado en un punto P. μ0 es la permeabilidad magnética del vacío. En el S.I. se mide en m·kg/C2. I es la intensidad de corriente que circula por dl→. En el S.I. se mide en Amperios (A). dl→ vector en la dirección de la intensidad de corriente. En el S.I. se mide en metros (m). u→r es un vector unitario que une el elemento de corriente I⋅dl→ con el punto P donde se mide la intensidad del campo magnético (B→). Campo magnético creado por una corriente eléctrica rectilínea: El valor del campo magnético creado por una corriente rectilínea en un punto P se obtiene p...

Ley de Ampere:   Esta ley fue formulada por el francés André-Marie Ampère en 1831, esta ley relaciona un campo magnético estático con la causa, es decir,  una corriente eléctrica estacionaria. La ley de Ampere, explica que la circulación de la intensidad del campo magnético en un contorno cerrado, es proporcional a la corriente que recorre en ese contorno. El campo magnético es un campo angular con forma circular, cuyas líneas encierran la corriente. La dirección del campo en un punto es tangencial al círculo que encierra la corriente. Dicho campo magnético disminuye inversamente con la distancia al conductor. La forma integral de la Ley de Ampere es esta, donde: B=Campo magnético. dl= segmento infinitesimal del trayecto de integración. μo= Permeabilidad del espacio libre. Ienc=  Es la corriente cerrada por el  trayecto. Esta ley solo es valida si las corrientes son estables y no están presentes materiales magnéticos ni campos eléctricos que varíen con...

  Regla de la mano derecha: La regla o ley de la mano derecha, es una técnica la cual se usa para determinar las direcciones y los sentidos vectoriales. En otras palabras, dicha ley nos ayuda a encontrar las direcciones de los vectores sin la necesidad de hacer cálculos. Esta regla consiste en realizar os siguientes pasos: Coloca el dedo índice de la mano derecha, en la dirección del primer vector del producto vectorial  Coloca el dedo de en medio en la dirección del segundo vector del producto vectorial Por ultimo, la posición del pulgar es la resultante que indica la dirección y el sentido del producto vectorial Video para mejor comprensión: (34) Regla de la mano derecha | Magnetismo - YouTube Fuentes: ▷ ¿Qué es y cómo usar la regla (o ley) de la mano derecha? 👍👌 (geometriaanalitica.info) 1.3.6.1.magnetismo_campo_mano2.png (250×252) (bp.blogspot.com)

Campo Magnético producido por una corriente:   Esto se genera cuando una corriente que circula por un conductor genera un campo magnético al rededor de el mismo. El campo magnético producido puede analizarse para su estudio como si se tratara del campo creado por un imán, de tal manera que sea posible obtener su espectro y observar sus defectos. Para calcularlo se utiliza la ley de Ampere y la Ley de Biot-Savart. Aunque la teoría moderna del magnetismo marca que un campo magnético es el resultado de el movimiento de cargas, la ciencia no acepta del todo a idea. Es fácil demostrar que un poderoso imán no ejerce ninguna fuerza sobre la carga estática. En 1820 Hans Oersted presento un experimento para que sus estudiantes observaran que las cargas en movimiento y los imanes tampoco interactuaban. Colocó la aguja magnética de una brújula cerca de un conductor, para su sorpresa,  cuando envió la corriente a través de un alambre de cobre, una fuerza giratoria actuó sobre la aguj...

  Sistema de unidades magnéticas : Flujo magnético: El flujo magnético se representa por líneas magnéticas, creadas por dicho campo magnético. La unidad de el flujo magnético es el Weber {Wb}. 1Wb=10^8maxwells Inducción magnética:  Este es la cantidad de líneas de fuerza por unidad de superficie. En el SI es el Tesla (T).1T=1Wb/m^2 Su respectiva ecuación es:   Bo=Uo (N*I/L)  N= Numero de espiras de la bobina. I= Intensidad de corriente. L=Longitud de circunferencia media del Toroideµ (4n*10^-7 N/A^2) Corriente eléctrica:  Su respectiva unidad es el Amperio (A), este genera campos magnéticos.  Reluctancia: Es la cualidad que poseen algunos materiales, a resistir las líneas de fuerza, se le designa la letra R. Su formula es   R=l/µA donde : L= es la longitud del circuito µ=Permeabilidad magnética A= Área de sección transversal del circuito. Fuentes: MAGNETISMO: SISTEMA DE MAGNITUDES MAGNÉTICAS (magnetismoymagnetismo.blogspot.com) Magnetism...

  Experimento de Oersted: Este experimento fue realizado por el científico Hans Christian Oersted que en 1820 observo como una aguja magnética era desviada gracias a el efecto de una corriente eléctrica. Llegando a la conclusión que hay una conexión entre la electricidad y el magnetismo. Todo comenzó por la analogía que existe entre la electricidad y el magnetismo, esto hizo que despertara la búsqueda de relaciones entre estos dos y que se pudiera explicar sus semejanzas. Los primeros intentos mostraron que al poner objetos cargados, cerca de imanes, estos generaban una única fuerza de atracción  como la que existe entre cualquier objeto cargado de electricidad y un objeto neutro, en este caso un imán . Oersted realizó por primera vez el experimento que mostró la asistencia de la relación que existe entre la electricidad y el magnetismo. En el año 1813 el dijo que había la posibilidad de que pudiera existir una relación entre ambas pero en 1820 fue cuando lo comprobó...

Electromagnetismo (historia e introducción)  Es considerado el conocimiento y el uso registrado de las fuerzas electromagnéticas, data de hace mas de 2000 años. En la antigüedad ya estaban relacionados  con los efectos de la electricidad atmosférica, en particular del rayo. Durante los siglos XVII y XVIII William Gilbert, Otto von Guericke, Stephen Gray, Benjamin Franklin, Alessandro Volta entre otros, investigaron estos fenómenos de forma separada y llegaron a conclusiones de forma coherente con sus experimentos.  A principios del siglo XIX, Hans Christian Ørsted encontró evidencia empírica de que los fenómenos magnéticos y eléctricos estaban relacionados. Las ecuaciones de Maxwell demostraban que los campos magnéticos y eléctricos  eran manifestaciones de un solo campo electromagnético. Además describía la naturaleza ondulatoria de la luz, mostrándola como una onda electromagnética. En la primera mitad del siglo XX, con la llegada de la mecánica cuántica,...

Tipos de materiales magnéticos:  Los materiales se clasifican de acuerdo a sus propiedades magnéticas, son 4 y son: Diamagnéticos: Son aquellos que sus átomos no poseen un momento magnético resultante, gracias a esto, no pueden interactuar con otros materiales. Ejemplos: Bismuto metálico, Hidrogeno y el Hielo Paramagnéticos: Son aquellos que sus átomos si poseen un momento magnético. Sin embargo, en ausencia de un campo magnético externo los espines individuales apuntan en direcciones diversas, de manera que sus contribuciones individuales se anulan; como consecuencia, no se observa un campo magnético resultante. Por otro lado, si se aplica en un campo externo, loas espines se orientan de forma ligera dando como resultado una imantación en la dirección del campo aplicado. Todos los materiales magnéticos poseen el paramagnetismo cuando están en temperaturas altas. Ejemplos: Aire, Aluminio y titanio Ferromagnéticos: Estos materiales, los espines tienen interaccion...

Permeabilidad:  La permeabilidad es una capacidad que tienen ciertos materiales este permite que un liquido lo atraviese sin alterar su composición. Se afirma que un material es permeable si deja pasar a través de él una cantidad apreciable de fluido en un tiempo dado.  Para que un material sea permeable, tiene que ser poroso (tener espacios vacíos o poros que permitan el paso del fluido). La velocidad con la que un fluido lo atraviesa, depende de tres características esenciales y son: La viscosidad de este. La porosidad del material permeable . La presión con la que se somete este liquido. Ejemplos: La arena. Cartón. La tierra. La arcilla. Una esponja.  Unidades: En el SI la permeabilidad magnética se mide en Henry por metro ( H/m o N·A).Se puede calcular así:  μ = B/H En  el caso de la permeabilidad intrínseca en el sistema métrico decimal se mide en  cm² o m². En el caso de la ley de Darcy, es el Darcy, aunque se ocupa mas el milidarc...

 Densidad del flujo magnético: Concepto:  La densidad del flujo magnético se denota con la letra B, este se identifica como la fuerza que actúa sobre un material conductor multiplicado por unidad de longitud y por unidad de corriente, quedando la formula como: B = F / I x l La unidad de la densidad en el sistema universal de unidades, es Tesla. Definición:  En una región de un campo magnético equivale al numero de líneas de fuerza que atraviesan perpendicularmente a la unidad del área. Dichas líneas son continuas y cerradas. Las líneas del flujo NO están en la dirección de la fuerza sino de forma perpendicular al flujo. FUENTES:   MAGNETISMO: CONCEPTO Y DEFINICIÓN DE DENSIDAD DE FLUJO MAGNETICO. (magnetismoymagnetismo.blogspot.com) FISICA: DENSIDAD DE FLUJO MAGNETICO (sanort.blogspot.com) semana5-magnetismo-11-728.jpg (728×546) (slidesharecdn.com)

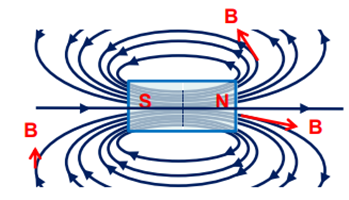

Representación del campo magnético:  El campo magnético, como ya se había mencionado anteriormente, es una propiedad física del espacio que rodea a los imanes   (también a las cargas en movimiento y a las corrientes) . El campo magnético es una magnitud vectorial, que se denota con la letra B. B es una recta tangente, el cual esta presente en cada punto a la línea de campo que pasa por ese punto. B es mas intenso cuando el modulo de las líneas son mas grandes. Las líneas salen de N (polo norte) y llegan a S (polo sur). Todas son líneas cerradas. Fuentes: https://concepto.de/campo-magnetico/#:~:text=Un%20campo%20magn%C3%A9tico%20es%20la%20representaci Representación del Campo Magnético - 399-Montaje Electromecánico-Bobinados (google.com)

  Imanes Los imanes son cuerpos que poseen un magnetismo de forma significativa, de tal forma que atrae a otros imanes o metales ferromagnéticos. Estos pueden ser de dos tipos, naturales y artificiales, al igual que los paramagnéticos; estos son atraídos de forma débil como lo es el magnesio, platino y aluminio. Los imanes son algunas de las primeras manifestaciones que el ser humano descubrió del magnetismo, conocido desde la antigüedad clásica pero comprendido recién en el siglo XIX, cuando se supo que la mayoría de los elementos y compuestos conocidos demostraban un cierto nivel de magnetismo.                                                         Tipos de imanes: Imanes naturales: Estos están compuestos de magnetita y otros minerales terrestres, los cuales poseen propiedades magnéticas. Los imanes naturales mantienen su campo mag...

 Campo Magnético terrestre: También  llamado campo geomagnético, este es el campo que se extiende desde el núcleo de la tierra hasta el límite en el que se encuentra con el viento solar. Dicho campo magnético es mayormente producido por corrientes eléctricas, las cuales se producen en el núcleo externo de esta,  está compuesto de hierro fundido altamente conductor . Su magnitud va de los 25 a 65 microtestlas, este es mayor en los polos y es menor en el ecuador  magnético Este campo es el responsable de que la aguja de la   brújula  se oriente señalando la misma dirección. Al paso de ciertos periodos de duración aleatoria, el campo magnético de la tierra se invierte ,es decir, el polo norte y sur permutan su posición. Dicho campo magnético interacciona con el viento solar en una sección llamada magnetosfera (es una capa formada por la interacción de el magnetismo de la tierra y el viento solar. se extiende por arriba de la ionosfera,...
